小量程位移传感器
小量程位移传感器是在交流位移传感器的基础上，缩小尺寸，精细调试而成。它被封装在一个不锈钢管内，它可以与电子变送器或其它变送仪表连接，输出标准的电压或电流信号。具有测试精度高、使用方便、结构小巧等特点。
用途与特点：
结构简单，使用方便，外形小巧
高灵敏度、高分辨力、高稳定性、长寿命
供电形式灵活，输出方式多样
提供各种电子变送器进行配接
来样定制
技术指标
输出方式：
电流型：4~20 mA、0~10mA、±10 mA
电压型：0~5V、0~10V、±5 V、1~5V
数字型：数字编码输出
环境温度：-10~+70℃
是否回弹：可选
|
型号 |
测量范围 （毫米） |
精 度（%） |

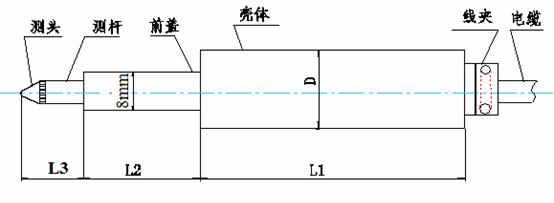

外形尺寸（毫米） | ||
|
D |
L1 |
L2 | |||
|
WYL-1A |
1（±0.5） |
0.05，0.1，0.2，0.3 |
Φ15 |
46 |
26 |
|
WYL-2A |
2（±1.0） |
0.05，0.1，0.2，0.3 |
Φ15 |
46 |
26 |
|
WYL-4A |
4（±2） |
0.05，0.1，0.2，0.3 |
Φ15 |
46 |
26 |
|
WYL-5A |
5（±2.5） |
0.05，0.1，0.2，0.3 |
Φ15 |
60 |
26 |
|
WYL-10A |
10（±5） |
0.05，0.1，0.2，0.3 |
Φ15 |
73 |
30 |
|
WYL-20A |
20（±10） |
0.1，0.2，0.3 |
Φ15 |
99 |
40 |
|
WYL-30A |
30（±15） |
0.1，0.2，0.3 |
Φ15 |
117 |
40 |
|
WYL-1B |
1（±0.5） |
0.05，0.1，0.2，0.3 |
Φ12 |
46 |
26 |
|
WYL-2B |
2（±1.0） |
0.05，0.1，0.2，0.3 |
Φ12 |
46 |
26 |
|
WYL-4B |
4（±2） |
0.05，0.1，0.2，0.3 |
Φ12 |
46 |
26 |
|
WYL-5B |
5（±2.5） |
0.05，0.1，0.2，0.3 |
Φ12 |
60 |
26 |
|
WYL-10B |
10（±5） |
0.1，0.2，0.3 |
Φ12 |
73 |
30 |
|
WYL-20B |
20（±10） |
0.1，0.2，0.3 |
Φ12 |
100 |
30 |
|
WYL-1C |
1（±0.5） |
0.05，0.1，0.2，0.3 |
Φ8 |
33 |
-- |
|
WYL-2C |
2（±1.0） |
0.05，0.1，0.2，0.3 |
Φ8 |
33 |
-- |
|
WYL-4C |
4（±2） |
0.05，0.1，0.2，0.3 |
Φ8 |
46 |
-- |
|
WYL-5C |
5（±2.5） |
0.05，0.1，0.2，0.3 |
Φ8 |
60 |
-- |
|
WYL-10C |
10（±5） |
0.05，0.1，0.2，0.3 |
Φ8 |
73 |
-- |
备注：回弹式传感器的测头一般安装标准球测头，非回弹式传感器的测头连接端为螺孔；L3≈量程×1.1+20(mm)，可根据用户要求制作。
注意事项
电路虽采用了内部电源保护措施，还是请用户您进行检查后再接通电源。不要超过额定电压值，以免影响测量的精确性和带来不必要的损失。 传感器的安装位置最好不要靠近强电磁场，如无特殊说明，保证传感器不在对金属强烈腐蚀作用的环境中使用。
被测点的运动轨迹最好与传感器测杆的轴线平行。这样测量结果就是移动量。如传感器测头移动，测头与被测物的接触面不应凹凸不平。
安装使用传感器，应轻拿轻放，避免敲打与跌落。固定传感器时，夹紧壳体即可，不可用力太大、太猛，更不可使壳体出现凹陷、变形，影响测量精确度。注意其测量量程，请勿超量程使用，而损坏传感器。 请将传感器通电预热5分钟后，进行正式测量。 位移传感器为精密仪器，出厂前进行了检定与老化。用户不可随意拆卸，否则影响测量精确性，还可能造成传感器损坏。
